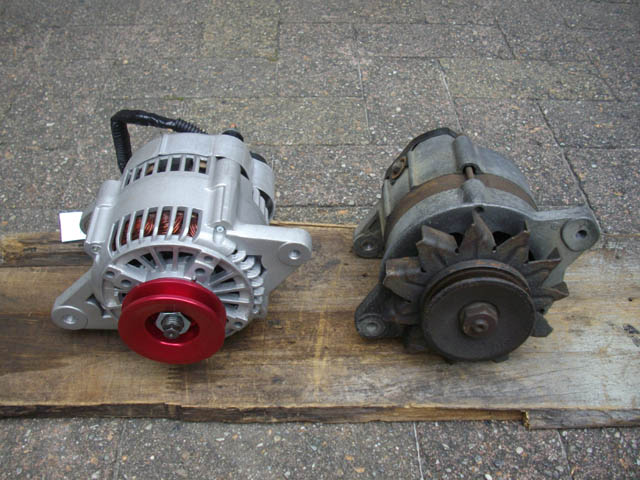

| 先月、次期のエンジン用のパーツとして、富士ファイルデバイスさん製のＩＣオルタネーターを注文しました。その時に、現物合わせの為に純正のオルタネーターを外して、先方に送りましたので、どうせオルタネーターを外したのなら、ＩＣオルタネーターに交換しておくことにいたしました。 オルタネーターを外す時に、バッテリーの−端子は外しておいたのですが、ちょっと訳あってバッテリーを繋いでいたところ、オルタネーターから外したＢ端子が知らない内に、アルミの鋳物部分に触れて、煙を出して燃えていました。げっ、恐ろしい！ 外したままの状態で危険なら、Ｂ端子をさっさと新しいオルタネーターに固定して、付けるとこまでやってしまった方がいいということで、取付作業を開始しました。 |
|

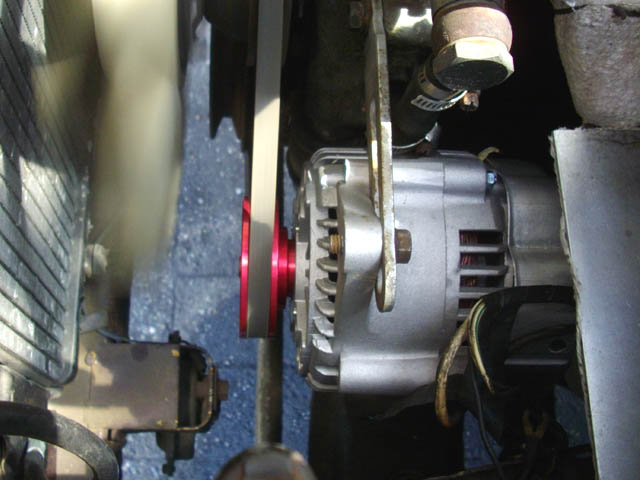

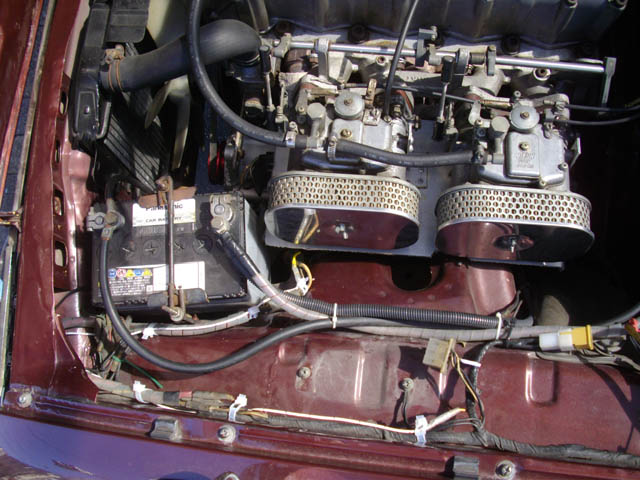

| 固定した状態で確認してみると、Ｂ端子の取付の向きが悪く、このままではエキマニと配線が接触しそうなので、取付の向きを修正。Ｂ端子の保護ゴムとエキマニの間にほとんど隙間がないので、この作業は意外と時間がかかりました。 ベレットの配線は、１５００ｄｘさんにお譲りいただいた１８００ＧＴ取扱説明書の配線図とエンジンルームを実際に見て確認。 ボルテージレギュレーターは必要なくなるので取り外すのですが、レギュレーターからの配線の内、白黒、白緑、黒はオルタネーターにいっている配線で、残る白の配線がヒューズボックスの方にいっているやつです。 |
 |
| 白い配線を矢印の辺りで切って、ＩＣオルタネーターのギボシ付きの黄色い配線に直結してやれば、それでＯＫではないかと思います。接続用のＡＶコードは近くのホームセンターでは、線径や色の種類が少ないので、、大須の海外通商に寄って、１.２５の白いＡＶＳコードを買ってきました。 ＩＣオルタネーターの説明書には、「ＩＧオンで白い配線に１２Ｖの電圧がきていることを必ず確認する」よう強調してありましたので、新設のケーブルの導電確認のついでに、こちらの方もちゃんと確認しております。 バッテリーを繋いで、久々のエンジン始動！ 特に問題はなさそうなので、レギュレーターを取り外し、新設のケーブルを、他のケーブルと結束しました。 |
 |
| オルタネーターのＢ端子の保護ゴムと蛸足の間に、ほとんど隙間がないのがちょっと気になるのですが、こちらは乗りながら様子を見ることといたします。 |
 |
発電しています。
