意外と手間取ったウィンドウ・ウォッシャーノズルの修復も終わりましたので、残った熱線の修復も、やってしまいたいと思っています。 |
ベレットの熱線スヰッチは、プラスチックのレンズの部分が破損し易く、完全な状態で残っているものは少ないようです。 |

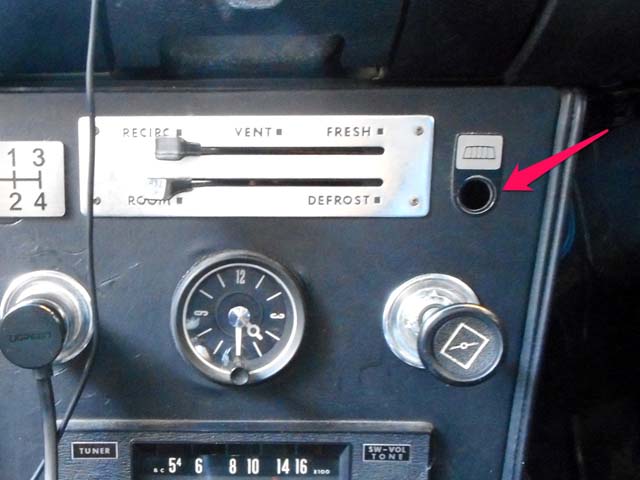

私のベレットも、熱線スヰッチは付いておりませんでした。 |

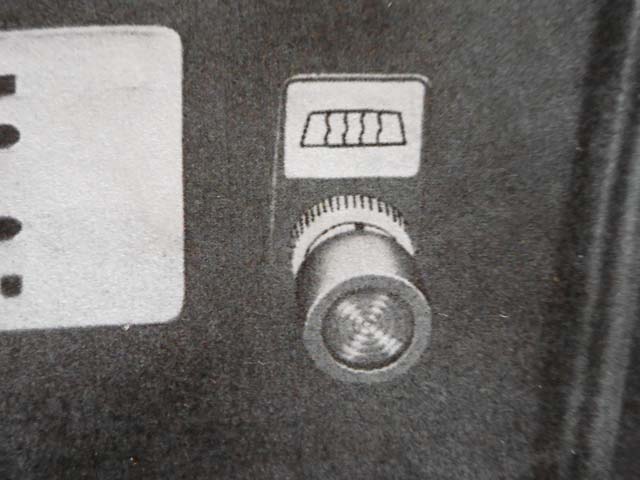

ネットでスヰッチの画像を検索してみたのですが、こんな形状のものです。状態の良いものがヤフオクに出品されると、1諭吉以上で取引されるのが普通のようですが、たかがスヰッチひとつに、1諭吉以上も出せるか!? ということで、自分で作ってみることにいたしました。 |

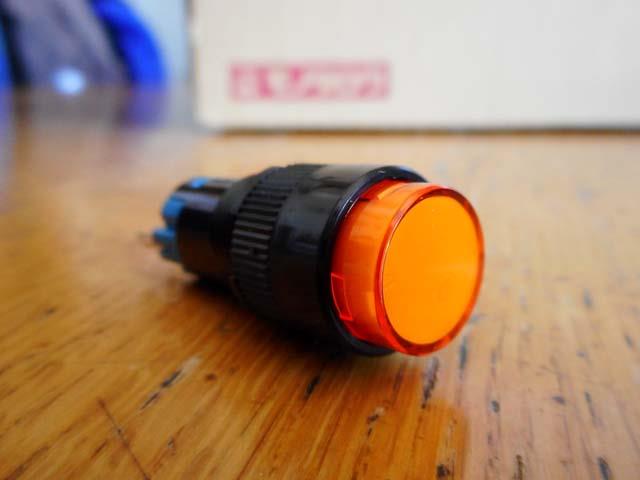

照光付きプッシュスヰッチという部分に拘って探してみると、IDECのAL2M形のスヰッチが使えそうでしたので、 |

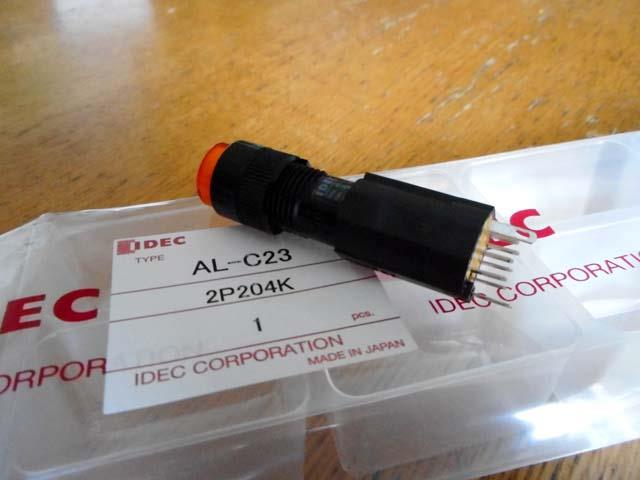

LED電球保護のための抵抗内蔵型ソケットAL−C23共々、モノタロウで購入しました。 スヰッチには、もう少しカチッリとした剛性感が欲しいところです。 |

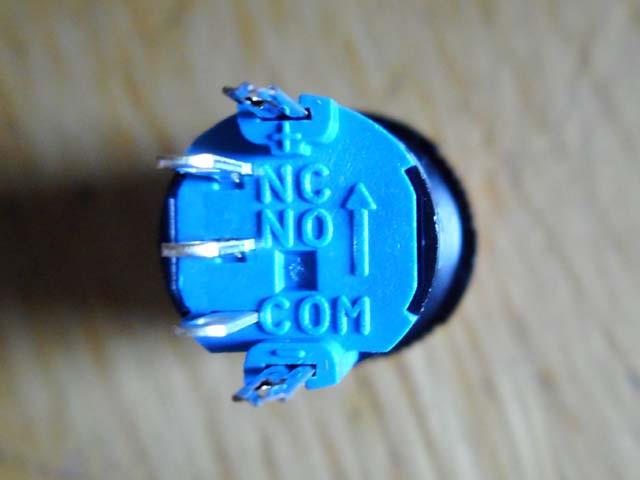

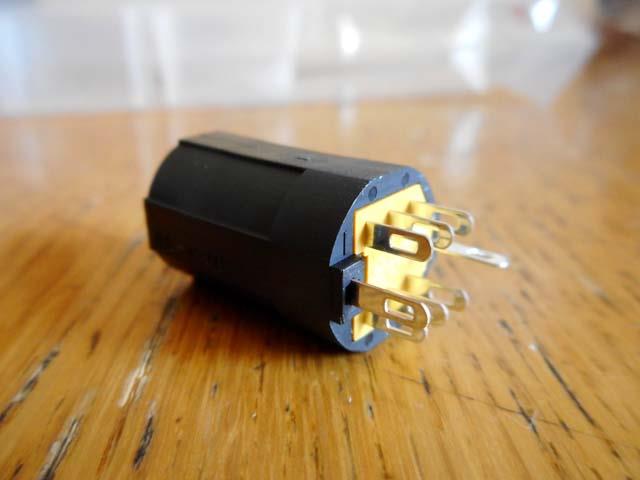

スヰッチの背後からは端子が5本出ており、+、NC、NO、COM、−の順に並んでいます。 テスタで導通を確認してみると、+と−は、スヰッチがOFFでもONでも導通しています。+と(+と−の)間の三つの端子は、ONでもOFFでも導通していません。COMとNCは、OFFの状態で導通、COMとNOは、ONの状態で導通しているようです。 |
とりあえず、スヰッチとソケットを合体させてみました。 |

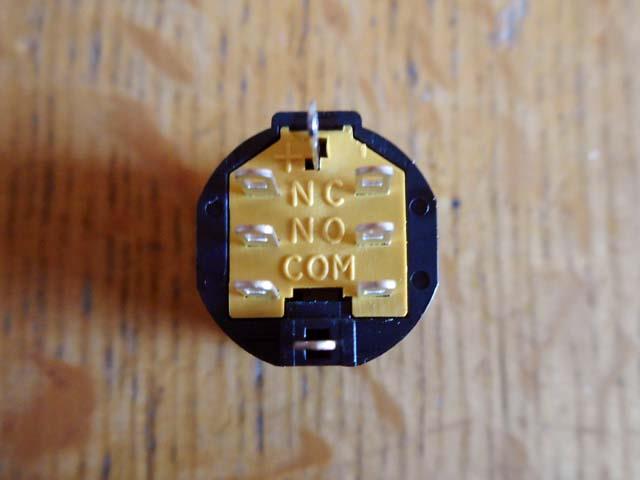

抵抗は、スヰッチの+の手前に入っているようです。 配線図をみると、スヰッチの配線は、ヒューズからの黒黄のケーブル、熱線リレーに行っている青白のケーブル、ボディに行っている黒のケーブルの3本です。 電気の配線の知識はほとんどないので、知恵袋で色々と教えていただきました。 |

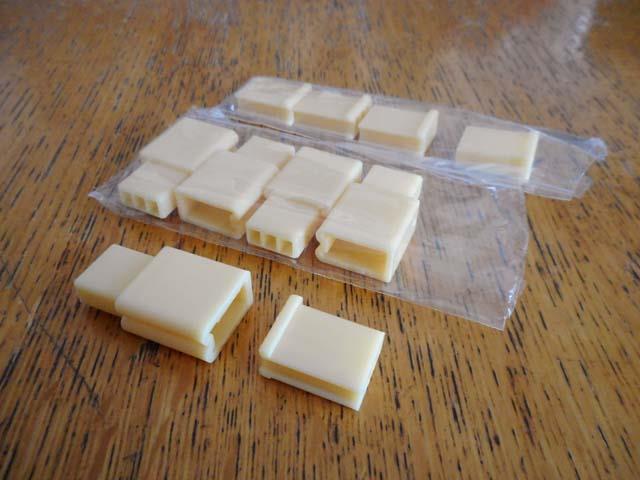

カプラは探してみたら、矢崎総業の「NL3P110-M-tr」という製品が適合するようです。 ギボシ、ケーブル共々、配線.com さんで購入しました。 |

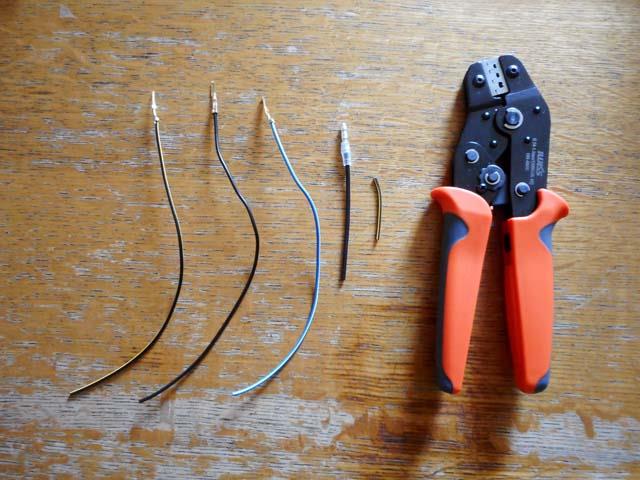

ケーブルにギボシを取り付け、 |

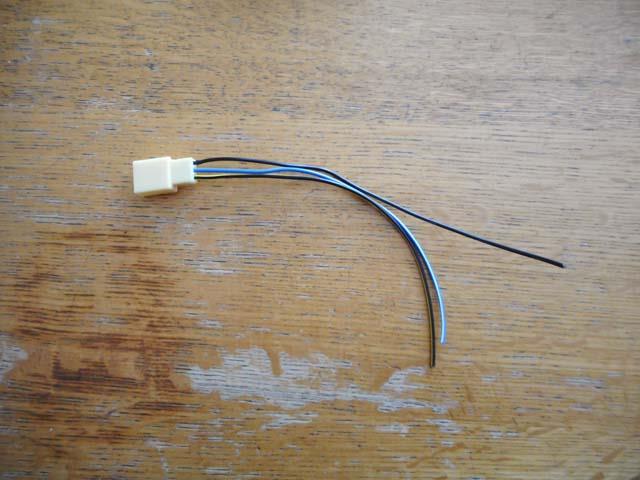

カプラに挿入します。 |

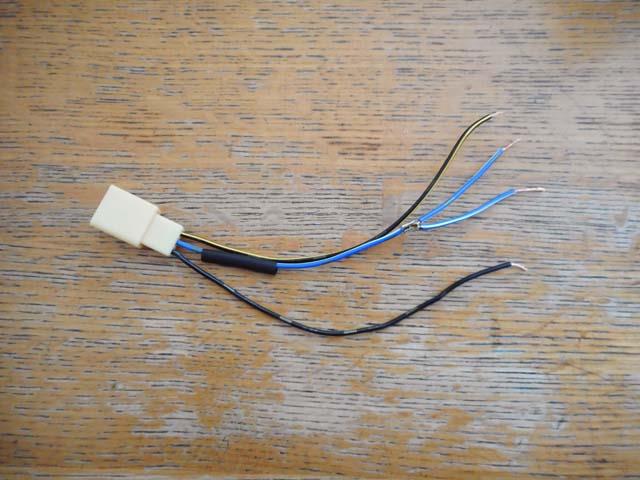

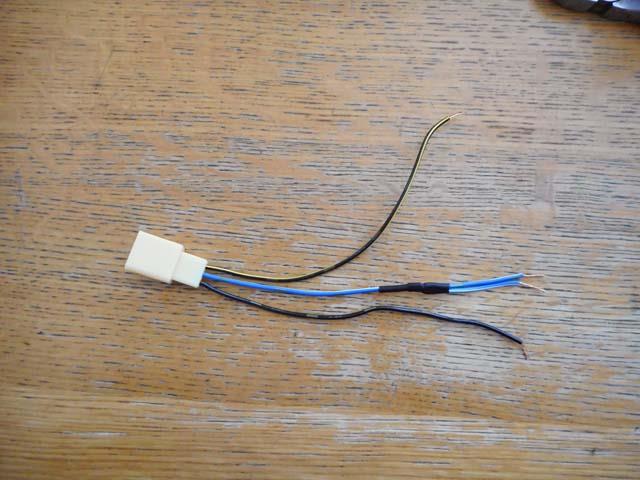

青白のケーブルの被膜を途中で剥いで、別のケーブルを巻き付けてスプライス端子でホめて分岐させます。 念の為に、はんだも浸透させておきました。 |

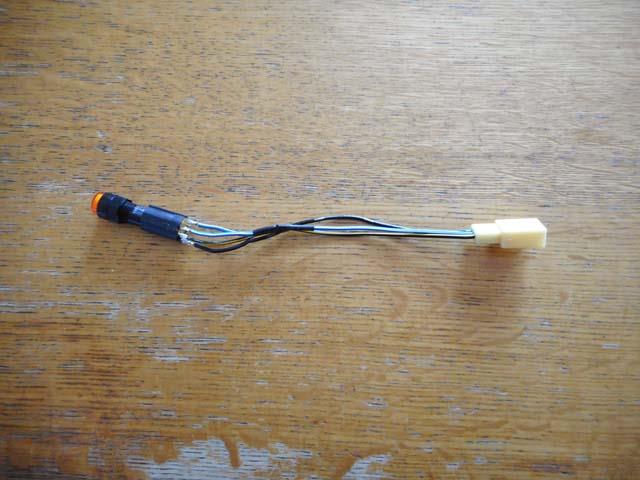

黄黒のケーブルを抵抗内蔵型ソケットのCOMにはんだ付け。青白のケーブルをNOに、分岐させたケーブルをスヰッチの電球にいく+に、黒のケーブルを−にはんだ付けしました。 各端子間の導通を確認しましたが、問題はないようです。 ところで、車側のケーブルのカプラですが、以前から見あたらなかったので、他のケーブルと一緒にテープで巻いてあるのかと思っていたのですが、いくら探しても見つかりません。 取り付けまでに、まだまだ手がかかりそうです。 |
